第一節 燃燒器
3.1天然氣燃燒器組成
燃燒器組成分為燃燒系、動力系、安全控制調節系。燃燒系由多管噴頭內混燃燒盤組成，保證風與燃氣充分混合，使燃燒平穩高效；動力系是由進風口、電機及風葉構成的供風系統，為燃燒提供所需的空氣及克服爐膛負壓，并能根據燃燒狀況自動調節燃燒；安全控制系是由火焰探測器、點火器、可編程控制器PLC、安全電磁閥、調節閥等組成，具有自動吹掃、自動點火、熄火安全保護，燃氣量與風量自動調節等功能。
3.2主要功能
一）燃燒控制
1. 燃燒器采用分體結構，設計燃料為天然氣，采用內外混組合燃燒技術，實現充分燃燒，保證燃燒器在規定的環境條件下能夠長期安全、可靠、平穩運行,并滿足各種性能和工況要求,是新型的節能、環保型燃燒器。
2. 系統設置兩級保護，兩級電動閥門可靠切斷燃料，并在點爐前進行吹掃，徹底清除爐膛內的可燃氣體； 燃燒器即使在部分負荷條件下，也能保持穩定的燃燒狀態，從而達到最大的燃燒效率。具有自動/手動調節,風氣比值調節；
3. 燃燒器采用比例調節控制，具有燃燒程序控制, 比例調節控制和安全保護控制等功能。采用PLC控制，具有自動和手動功能，運行安全可靠。
4. 以溫度為目標，比例式燃氣和空氣調節；
5. 自動吹掃、程序點火, 點火失敗聲光報警；
6. 火焰檢測，熄火停爐保護；
7. 燃燒風壓壓力低聲光報警及保護；
8. 外部故障待機保護報警、保護；
9. 燃氣壓力高(保護)、低報警(保護) 當燃料壓力(>10KPa)超出允許值時，自動切斷燃料供應；當燃料壓力(
10. 燃氣、風門單獨通道比值控制，在線可設置風/氣比例，不會出現由于連桿傳動誤差，造成鍋爐無法自動運行。
11. 燃燒器采用氣體點火槍直接點燃燃氣，點火槍氣源為天然氣；
12. 所有報警及保護采用單項人工復位；
13. 燃燒系統接收信號
? 啟動條件（接收無源DO信號）
? 目標溫度信號（4-20mA)
14.在停爐和爐內正壓的情況下，燒嘴自動風冷，當檢測到燒嘴內溫度過高時自動打開冷卻風機對燒嘴進行強制冷卻，保護燒嘴不被燒壞。
三）控制系統具有以下顯示功能：
1. 目標溫度顯示。
2. 風閥開度顯示。
3. 燃氣閥開度顯示。
4. 故障報警顯示.
四）控制系統具備以下聯鎖保護與報警等功能：
1. 點火燃燒器點火失敗報警并聯鎖保護，重新復位后才能啟動。
2. 主火焰建立失敗報警并聯鎖保護，重新復位后才能啟動。
3. 助燃風壓力(
4. 燃氣壓力高、低報警(保護)，當燃氣壓力超過允許值時，自動切斷燃料供應；其它聯鎖保護故障聲光報警并聯鎖保護(用戶提供信號)；
5. 現場燃燒器系統燃氣泄漏聲光報警。
3.3 系統主要安全措施
為了保障燃氣燃燒系統（以下稱“燃燒機”）的安全運行，避免和減少燃氣設備安全事故，減少財產損失，保護生命安全，JST型燃燒機安全技術措施如下。
1. 結構組成
1）燃氣燃燒機由以下主要部分組成：燃氣噴嘴、安全閥、過濾器、燃氣調節閥、空氣調節閥、點火裝置、燃氣壓力檢測開關、空氣壓力檢測開關、火焰監測及PLC控制裝置等。
2)燃燒機的結構穩定、不變形、不開裂。
3)燃燒機上設有火焰觀測孔。
4)燃燒機的運動部件（對輪傳動、風機）設有防護裝置。
5)燃燒機設置有燃氣、空氣流量比例聯動調節系統。
6)燃燒機設置有快速切斷安全電磁閥，其入口處設有過濾裝置，和壓力檢測裝置。
2. 連接與密封
1)燃燒機的燃氣管道上各主要部件采用法蘭連接。
2)對燃燒機中法蘭連接之間采用石墨金屬纏繞墊保證可靠接地連接
3. 安全與控制裝置
3．1、點火安全措施
1) 燃燒機點火前吹掃，啟動點火之前，對燃燒室及煙道進行徹底吹掃。
2)燃燒機設置的點火裝置，保證點火燃燒機和主燃燒機的安全點火。
3．2、燃燒機火焰監測措施
1)燃燒機設有火焰監測裝置，以驗證火焰是否建立。
2)火焰監測采用進口的UV紫外線探測器監測，確?；鹧鏅z測的可靠性。
3．3、燃燒機設置空氣壓力檢測裝置，在點火、吹掃前與運行期間對風壓進行檢測。
3．4、主燃氣控制閥
1)燃燒機主燃氣控制閥系配置自動安全切斷閥。
2)燃燒機主燃氣控制閥系上游設置壓力檢測開關。
3．5、燃燒機安全聯鎖保護
在以下情況，燃燒機在安全時間內自動切斷燃氣供應并且系統安全聯鎖：
1)燃燒機啟動時，在前吹時間內檢測到火焰和在點火安全時間內沒有檢測到火焰。
2)燃燒機在運行時火焰突然熄滅。
3)出現空氣壓力低于設定值時。
4)當出現燃氣壓力低于或高于設定值時。
5)引風機和鼓風機故障停運時。
排除故障且人工復位后允許系統重新啟動。
3.6、燃燒機在啟動及運行過程中任何時候電源中斷，系統安全關閉，進入暫時性鎖定狀態。
3.7、設有現場燃燒器系統燃氣泄漏聲光報警。
3.4燃燒機主要技術參數
1. 產品型號規格：JST800；
2. 額定輸出功率：8000kw；
3. 最大燃料耗量：天然氣800Nm3/h；
4. 設計燃料壓力：天然氣8.0KPa；
5. 燃燒器阻力:～1800Pa；
6. 火焰檢測方式：檢測紫外線；
7. 調節比：1:N(N=0.5-2)
8. 燃燒效率：≥99%；

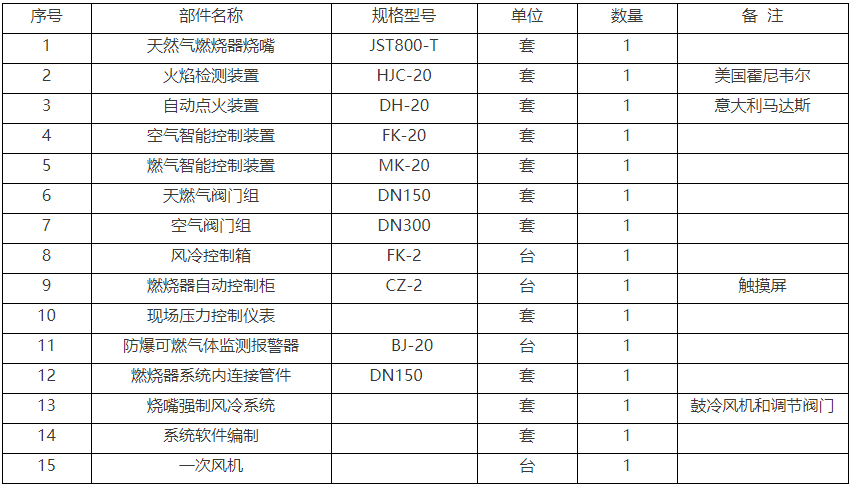

3.5燃燒系統燃燒配置列表
